產品類別：室內光纜
產品型號：

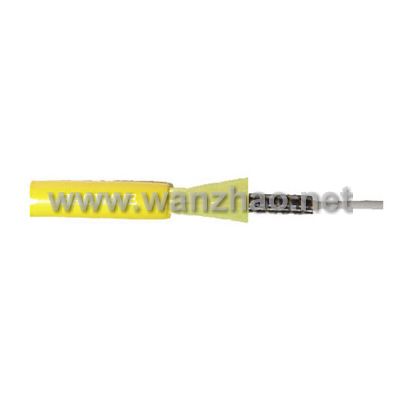

產品名稱：單芯 & 雙芯鎧裝光纜
產品簡介：產品特點：

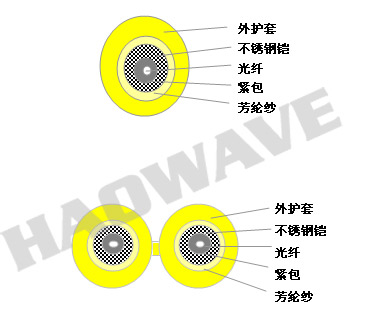

•單芯光纜外鋼帶鎧裝，高強度芳綸加強，高性能護套材料外護
•彎曲半徑，小體積，重量輕、柔軟、靈活、接續方便
•具有較好的機械和環境性能
•阻燃或不延燃外護，提供良好的安全...
產品特點： •單芯光纜外鋼帶鎧裝，高強度芳綸加強，高性能護套材料外護
•彎曲半徑，小體積，重量輕、柔軟、靈活、接續方便
•具有較好的機械和環境性能
•阻燃或不延燃外護，提供良好的安全保護
•外被顏色：黃色(單模)； 桔色 (多模)
適用范圍：
•用于尾纖和跳線
•適用于室內外布線，樓間施工
•用于光通信設備機房、光配線架的光連接
•傳感元器件之間的信號連接線
•與標準連接器直接相連
產品標準：
•光纜測試滿足 ITU, IEC and EIA/TIA-FOTP標準
技術參數
| 項目 | 特性 |
| 適用溫度 | -20℃~+60℃ |
| 儲存溫度 | -40℃~+85℃ |
| 外護套材料 | PVC or LSZH or Plenum |
| 產品代碼 | 芯數 | 外徑 (mm) |
緊包外徑 (mm) |
光纜重量 (kg/km) |
張力 | 側壓力 | 彎曲半徑 | ||||||
| 短期/長期 | 短期/(N/100mm) | 短期/長期 | |||||||||||
| H28SAXXR-CL | 1 | 2.8 | 0.9 | 15 | 750 | 300 | 1000 | 200 | 20D | 10D | |||
| H30SAXXR-CL | 1 | 3.0 | 0.9 | 15 | 750 | 300 | 1000 | 200 | 20D | 10D | |||
| H24ZAXXR-CL | 2 | 2.4*2 | 0.9 | 30 | 750 | 300 | 1000 | 200 | 20D | 10D | |||
| H28ZAXXR-CL | 2 | 2.8*2 | 0.9 | 30 | 750 | 300 | 1000 | 200 | 20D | 10D | |||
| H30ZAXXR-CL | 2 | 3.0*2 | 0.9 | 30 | 750 | 300 | 1000 | 200 | 20D | 10D | |||
30 代表光纜外徑 ； SA 代表單芯鎧裝； ZD 代表8字型鎧裝； R 代表 PVC 外被( L： 表示低煙無鹵外被，Plenum) ； CL 代
表光纜外被顏色
光纖特點
| 光纖型號 | 62.5/125um | 62.5/125um | 50/125um | 50/125um | 50/125um | SM(G652.D) |
| Grade B | Grade A | Grade B | Grade A | OM3 | ||
| 光纖等級 | 62B | 62A | 50B | 50A | OM3 | 09 |
| 工作波長 | 850/1300nm | 850/1300nm | 850/1300nm | 850/1300nm | 850/1300nm | 1310/1550nm |
| 帶寬(MHz.km) | 160/500 | 200/600 | 200/500 | 400/800 | 1500/500 | - |
| 衰減(dB/km) | 3.50/1.50 | 3.00/1.00 | 3..50/1.50 | 3.00/1.00 | 2.70/0.80 | 0.45/0.30 |
光纖色碼
| BL- 藍色 | BR- 棕色 | RE- 紅色 | PU- 紫色 |
| OR- 橙色 | GY- 灰色 | BK- 黑色 | PI- 粉紅 |
| GR- 綠色 | WH- 白色 | YE- 黃色 | AQ- 淺綠 |
定制要求：
1.光纖種類：?jiǎn)文652A/B/C/D 或 G655A/B/C,G657A/B; 多模62.5/125um，50/125um， OM3
2.護套顏色：按照標準規定的顏色，也可以根據客戶需求商定
3.光纜外徑：也可以根據客戶需求商定
4.段長： 一般交貨長度為每卷1km或2km,也可以根據客戶需求商定
5.其他要求：特殊要求可以商定
