產品類別：網絡線纜
產品型號：

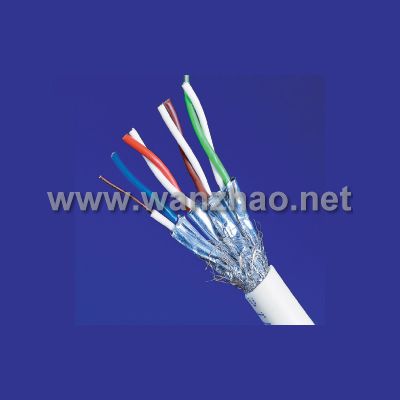

產品名稱：七類屏蔽數據線纜
產品簡介：特點：
-具有高品質電氣及機械性能的七類數據銅纜，滿足最高端需求。
-借助于每對線鋁箔屏蔽和整個線纜的編織銅網屏蔽層，達到非常優異的屏蔽效果。
應用：
-傳輸數字及語音、數據和視頻信號
-尤其適合...
特點：
- 具有高品質電氣及機械性能的七類數據銅纜，滿足最高端需求。
- 借助于每對線鋁箔屏蔽和整個線纜的編織銅網屏蔽層，達到非常優異的屏蔽效果。
應用：
- 傳輸數字及語音、數據和視頻信號
- 尤其適合所有F級鏈路和七類的應用
- ISDN, 10兆以太網，100兆快速以太網，千兆以太網，萬兆以太網，4/16Mbit/s令牌環, TP-PMD/TP-DDI 125 Mbit/s, ATM 155 Mbit/s
- 根據標準EN 50173和ISO / IEC 11801, 兼容目前所有連接硬件
- 保證極限值依據標準：Cat.5; ISO/IEC 11801 & EN50173, prEN 50288-2-1 和Cat.5e; ANSI / TIA / EIA-568-A-5
電氣性能：
環路電阻（20℃時）：118 歐姆/公里
容抗: 44 pF/m
阻抗: 100歐姆 ±15歐姆
傳輸阻抗(1/10/30MHz): <5/5/8豪歐/m
延遲偏差: 2ns/100m
NVP: 81%
機械性能：
彎曲半徑(表面上方):
-牽引時: >=64mm
-固定時: >=32mm
-拉伸強度: <=120N
-抗擠壓能力: >=1000N/10cm
-抗沖擊能力: >=10次沖擊
技術參數：
- 具有高品質電氣及機械性能的七類數據銅纜，滿足最高端需求。
- 借助于每對線鋁箔屏蔽和整個線纜的編織銅網屏蔽層，達到非常優異的屏蔽效果。
應用：
- 傳輸數字及語音、數據和視頻信號
- 尤其適合所有F級鏈路和七類的應用
- ISDN, 10兆以太網，100兆快速以太網，千兆以太網，萬兆以太網，4/16Mbit/s令牌環, TP-PMD/TP-DDI 125 Mbit/s, ATM 155 Mbit/s
- 根據標準EN 50173和ISO / IEC 11801, 兼容目前所有連接硬件
- 保證極限值依據標準：Cat.5; ISO/IEC 11801 & EN50173, prEN 50288-2-1 和Cat.5e; ANSI / TIA / EIA-568-A-5
電氣性能：
環路電阻（20℃時）：118 歐姆/公里
容抗: 44 pF/m
阻抗: 100歐姆 ±15歐姆
傳輸阻抗(1/10/30MHz): <5/5/8豪歐/m
延遲偏差: 2ns/100m
NVP: 81%
機械性能：
彎曲半徑(表面上方):
-牽引時: >=64mm
-固定時: >=32mm
-拉伸強度: <=120N
-抗擠壓能力: >=1000N/10cm
-抗沖擊能力: >=10次沖擊
技術參數：
|
Frequency(MHz) |
1 |
4 |
10 |
16 |
20 |
31.25 |
62.5 |
100 |
155 |
300 |
600 |
800 |
1200 |
|
Attenuation(dB) |
1.7 |
3.4 |
5.3 |
6.6 |
7.4 |
9.3 |
13.5 |
16.9 |
23.0 |
30 |
42 |
48 |
62 |
|
NEXT (dB) |
95 |
95 |
95 |
95 |
95 |
95 |
95 |
95 |
90 |
85 |
80 |
75 |
64 |
|
PS NEXT (dB) |
93 |
93 |
93 |
93 |
93 |
93 |
93 |
93 |
88 |
83 |
78 |
73 |
62 |
|
ACR (dB) |
93 |
92 |
90 |
88 |
88 |
86 |
82 |
78 |
67 |
55 |
38 |
27 |
2 |
|
PS ACR (dB) |
91 |
90 |
88 |
86 |
86 |
84 |
80 |
76 |
65 |
53 |
36 |
25 |
- |
|
ELFEXT (dB) |
98 |
98 |
98 |
96 |
94 |
90 |
84 |
78 |
74 |
64 |
45 |
36 |
24 |
|
PS ELFEXT (dB) |
96 |
96 |
96 |
94 |
92 |
88 |
82 |
76 |
72 |
62 |
43 |
34 |
22 |
|
Return loss (dB) |
26 |
30 |
33 |
33 |
33 |
33 |
33 |
33 |
30 |
27 |
25 |
24 |
23 |
訂購信息：
|
產品編號 |
產品描述 |
顏色 |
單位 |
|
ROK-SSPC7 |
七類鋁箔分屏蔽4對雙絞線 |
灰色 |
305M/箱 |
|
ROK-SSPLHC7 |
七類鋁箔分屏蔽4對雙絞線（低煙無鹵） |
橙色 |
305M/箱 |
