產品類別：室內外兩用光纜
產品型號：GJCST
產品名稱：中心束管式室內外兩用鎧裝光纜
產品簡介：產品特點：
使用250um著色光纖套入松套管中，管內填充油膏
高承張芳綸紗周邊加強阻水油膏填充保護光纖，防水性能優良，再用一層雙面涂塑鋼帶縱包
最外面擠制聚氯乙烯PVC或低煙無鹵LSZH等材料形成護套
光纜...

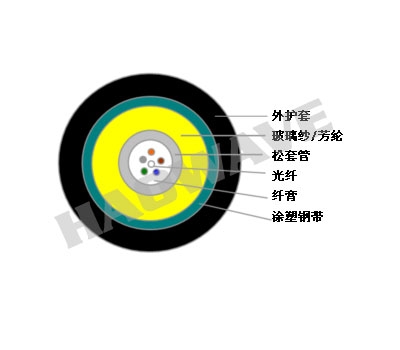

產品特點：
使用250um著色光纖套入松套管中，管內填充油膏
高承張芳綸紗周邊加強阻水油膏填充保護光纖，防水性能優良，再用一層雙面涂塑鋼帶縱包
最外面擠制聚氯乙烯PVC或低煙無鹵LSZH等材料形成護套
光纜良好的機械和環境性能，柔軟，靈活，接續方便，并支持大容量數據傳輸
適用范圍：
適用于室內外架空、管道、直埋、托架。
適用于建筑物引入光纜
技術參數
| 項目 | 特性 |
| 適用溫度 | -20℃~+60℃ |
| 儲存溫度 | -40℃~+85℃ |
| 外護套材料 | P: PE; L: LSZH; or other |
| 產品代碼 | 芯數 | 外徑 (mm) |
松套外徑 (mm) |
光纜重量 (kg/km) |
張力 | 側壓力 | 彎曲半徑 | |||
| 短期/長期 | 短期/長(N/100mm) | 短期/長期 | ||||||||
| GJCST04XXP-CL | 4 | 8.2 | 2.5 | 80 | 2000 | 1000 | 1000 | 300 | 20D | 10D |
| GJCST06XXP-CL | 6 | 8.2 | 2.5 | 80 | 2000 | 1000 | 1000 | 300 | 20D | 10D |
| GJCST08XXP-CL | 8 | 8.2 | 2.5 | 80 | 2000 | 1000 | 1000 | 300 | 20D | 10D |
| GJCST12XXP-CL | 10 | 8.2 | 2.5 | 80 | 2000 | 1000 | 1000 | 300 | 20D | 10D |
| GJCST16XXP-CL | 16 | 8.2 | 2.8 | 80 | 2000 | 1000 | 1000 | 300 | 20D | 10D |
| GJCST18XXP-CL | 18 |
8.2 |
2.8 | 90 | 2000 | 1000 | 1000 | 300 | 20D | 10D |
| GJCST24XXP-CL | 21 | 8.5 | 2.8 | 92 | 2000 | 1000 | 1000 | 300 | 20D | 10D |
備注: GJCST表示室內外兩用光纜型號；XX 表示光纖型號 (09: 單模光纖；62: 多模62.5/125um光纖；50: 多模50/125um光纖；
OM3)；CST代表中心束管式室內外兩用鎧裝光纜；P 代表 PE 外被( L: 表示低煙無鹵外被)；CL 代表光纜外被顏色.
光纖特點
| 光纖型號 | 62.5/125um | 62.5/125um | 50/125um | 50/125um | 50/125um | SM(G652) | |||||||
| Grade B | Grade A | Grade B | Grade A | OM3 | |||||||||
| 光纖等級 | 62B | 62A | 50B | 50A | OM3 | 09 | |||||||
| 工作波長 | 850/1300nm | 850/1300nm | 850/1300nm | 850/1300nm | 850/1300nm | 1310/1550nm | |||||||
| 帶寬(MHz.km) | 160/500 | 200/600 | 200/500 | 400/800 | 1500/500 | - | |||||||
| 衰減(dB/km) | 3.50/1.50 | 3.00/1.00 | 3.50/1.50 | 3.00/1.00 | 2.70/0.80 | 0.45/0.30 |
光纖色碼
| BL- 藍色 | BR- 棕色 | RE- 紅色 | PU- 紫色 |
| OR- 橙色 | GY- 灰色 | BK- 黑色 | PI- 粉紅 |
| GR- 綠色 | WH- 白色 | YE- 黃色 | AQ- 淺綠 |
定制要求：
1.光纖種類：單模G652A/B/C/D 或 G655A/B/C,G657A/B; 多模62.5/125um，50/125um， OM3
2.護套顏色：按照標準規定的顏色，也可以根據客戶需求商定
3.光纜外徑：也可以根據客戶需求商定
4.段長： 一般交貨長度為每卷1km或2km,也可以根據客戶需求商定
5.其他要求：特殊要求可以商定
