產品類別：室外光纜
產品型號：

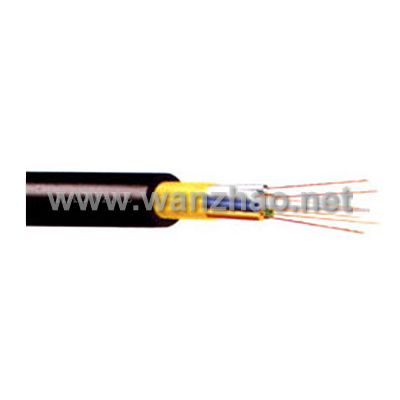

產品名稱：GYFTY室外光纜
產品簡介：技術特點
•精確的余長控制成纜工藝使光纜肯有卓越的光學、機械與環境性能
•纜芯全填充油膏
•無金屬結構抗電磁能力優良
適用范圍
•強電區的骨干網、城域網
•管道、架空、電纜溝
...
技術特點•精確的余長控制成纜工藝使光纜肯有卓越的光學、機械與環境性能
•纜芯全填充油膏
•無金屬結構抗電磁能力優良
適用范圍
•強電區的骨干網、城域網
•管道、架空、電纜溝
技術參數
| 項目 | 特性 | ||||||||||||
| 適用溫度 | -20℃~+60℃ | ||||||||||||
| 儲存溫度 | -40℃~+60℃ | ||||||||||||
| 外護套材料 | P: PE(聚乙烯); L: LSZH(低煙無鹵); | ||||||||||||
| 產品代碼 | 芯數 | 外徑 (mm) |
松套外徑 (mm) |
光纜重量 (kg/km) |
張力 | 側壓力 | 彎曲半徑 | ||||||
| 短期/長期 (mm) |
短期/長期 (N/100mm) |
短期/長期 (mm) |
|||||||||||
| GYFTY04XXP-BK | 4 | 9.3 | 5 | 64.0 | 1500 | 600 | 1000 | 300 | 20D | 10D | |||
| GYFTY06XXP-BK | 6 | 9.3 | 5 | 64.0 | 1500 | 600 | 1000 | 300 | 20D | 10D | |||
| GYFTY08XXP-BK | 8 | 9.3 | 5 | 64.0 | 1500 | 600 | 1000 | 300 | 20D | 10D | |||
| GYFTY12XXP-BK | 12 | 9.3 | 5 | 64.0 | 1500 | 600 | 1000 | 300 | 20D | 10D | |||
| GYFTY24XXP-BK | 24 | 9.3 | 5 | 64.0 | 1500 | 600 | 1000 | 300 | 20D | 10D | |||
| GYFTY36XXP-BK | 36 | 9.3 | 5 | 64.0 | 1500 | 600 | 1000 | 300 | 20D | 10D | |||
| GYFTY48XXP-BK | 48 | 10.0 | 6 | 78.0 | 1500 | 600 | 1000 | 300 | 20D | 10D | |||
| GYFTY72XXP-BK | 72 | 10.0 | 6 | 78.0 | 3000 | 1000 | 1000 | 300 | 20D | 10D | |||
| GYFTY96XXP-BK | 96 | 13.0 | 8 |
140.0 |
3000 | 1000 | 1000 | 300 | 20D | 10D | |||
| GYFTY144XXP-BK | 144 | 17.0 | 12 | 260.0 | 3000 | 1000 | 1000 | 300 | 20D | 10D | |||
備注:GYFTY 表示室外光纜型號；XX 表示光纖型號 (09: 單模光纖； 62: 多模62.5/125um光纖； 50: 多模50/125um光纖；OM3)；
P表示 PE 外被( L: 表示低煙無鹵外被)；BK 表示黑色外被。
光纖色碼
| BL- 藍色 | BR- 棕色 | RE- 紅色 | PU- 紫色 | ||||||||||
| OR- 橙色 | GY- 灰色 | BK- 黑色 | PI- 粉紅 | ||||||||||
| GR- 綠色 | WH- 白色 | YE- 黃色 | AQ- 淺綠 | ||||||||||
